Ολοκληρωμένο πακέτο BEA 090

Πλήρες πακέτο για μέτρηση σωματιδίων: BEA 090 + KTS 515 + DCU 120

Το BEA 090 ελέγχεται μέσω του DCU 120

Λειτουργία του λογισμικού PC BEA στο DCU 120 (αναγνώριση OBD με KTS 560)

Το Bosch BEA 090 επιτρέπει τη δοκιμή εκπομπών καυσαερίων του μέλλοντος: Η Μέθοδος Καταμέτρησης σωματιδίων συμπύκνωσης (CPC)σας επιτρέπει να εκτελέσετε ακριβή μέτρηση σωματιδίων σύμφωνα με την Οδηγία δοκιμής εκπομπών καυσαερίων 6. Αυτό συμβαίνει επειδή η καταμέτρηση σωματιδίων θα καταστεί υποχρεωτική για όλα τα πετρελαιοκίνητα οχήματα EURO 6 / VI στο HU/AU (δοκιμή εκπομπών καυσαερίων) – ανεξάρτητα από τον τύπο του οχήματος.

Το πλήρες πακέτο για μέτρηση σωματιδίων περιλαμβάνει το BEA 090 μετρητή σωματιδίων, το DCU 120 tablet PC και την μονάδα μέτρησης KTS 515.

Το BEA 090 λειτουργεί χρησιμοποιώντας το δοκιμασμένο, διαισθητικό λογισμικό PC BEA. Αυτό καθοδηγεί τον χρήστη στη δοκιμή καυσαερίων σύμφωνα με την οδηγία 6. Τα δεδομένα μεταδίδονται στο DCU 120 μέσω Bluetooth.

Το DCU 120 με οθόνη Full HD 11,6" και γρήγορο επεξεργαστή είναι ένα στιβαρό και βολικό tablet PC για χρήση σε φορητό συνεργείο.

Το KTS 515 για την ανάγνωση της διεπαφής OBD συνδέεται στο DCU 120 μέσω Bluetooth. Το KTS 515 διευκολύνει την αναφορά στις λειτουργίες OBD 1 – 9 και P0 – P3.

Περισσότερες πληροφορίες

Βίντεο

YouTube

Καταμέτρηση σωματιδίων στη δοκιμή εκπομπών καυσαερίων με τη μέθοδο CPC: BEA 090 από τη Bosch

Χαρακτηριστικά και Πλεονεκτήματα

Χαρακτηριστικά και Πλεονεκτήματα BEA 090

Στιβαρό: Το BEA 090 έχει σχεδιαστεί για μέτρηση σωματιδίων στο περιβάλλον του συνεργείου. Ένας αισθητήρας για όλους τους τύπους οχημάτων επιτρέπει σύντομους χρόνους ρύθμισης και γρήγορες δοκιμές εκπομπών καυσαερίων.
Κινητό: Ο μετρητής σωματιδίων BEA 090 είναι στιβαρός και φορητός, γεγονός που τον καθιστά κατάλληλο για μετρήσεις καυσαερίων και σωματιδίων από κινητά.
Χαμηλή ανάγκη για συντήρηση: Απλή και φιλική προς το χρήστη αντικατάσταση του υγρού μέτρησης χάρη στην ιδέα του δοχείου μπουκαλιών. Ετήσια βαθμονόμηση μέσω χονδρικής ή Bosch.
Μέθοδος μέτρησης: Η αρχή της καταμέτρησης σωματιδίων συμπύκνωσης (CPC) είναι μια καθιερωμένη μέθοδος μέτρησης
- Ακριβής καταμέτρηση σωματιδίων σύμφωνα με την οδηγία δοκιμής εκπομπών καυσαερίων 6
- Υψηλή ακρίβεια μέτρησης και εύκολα αναπαραγώγιμα αποτελέσματα μέτρησης
- Η συσκευή δεν είναι ευαίσθητη σε φορτισμένα σωματίδια στα καυσαέρια, όπως αυτά που δημιουργούνται κατά τη μετεπεξεργασία των καυσαερίων
- Μελλοντική μέθοδος μέτρησης, ακόμη και αν οι οριακές τιμές μειωθούν στο μέλλον
- Δεν απαιτείται άλλο υλικό λειτουργίας εκτός από την ισοπροπανόλη

Χαρακτηριστικά και πλεονεκτήματα DCU 120

Η οθόνη 11,6" με οθόνη αφής επιτρέπει την άνετη λειτουργία
Η οθόνη Full HD προσφέρει υψηλή ποιότητα και καλή αναγνωσιμότητα
Ισχυρός μικροεπεξεργαστής για ασφαλή και απρόσκοπτη εκτέλεση λογισμικού για συστήματα ελέγχου και διάγνωσης
Διάρκεια μπαταρίας πέντε ωρών και στιβαρός σχεδιασμός που συμμορφώνεται με την αξιολόγηση IP65
Σύνδεση Giga LAN καθώς και διεπαφές WLAN, Bluetooth και USB σύμφωνα με τα τρέχοντα τεχνικά πρότυπα

Χαρακτηριστικά και πλεονεκτήματα KTS 515

Λειτουργίες OBD 1 – 9: Για διάφορες διαγνωστικές εφαρμογές για όλους τους κατασκευαστές οχημάτων
Διαδικτυακές ενημερώσεις: Επέκταση του προτύπου OBD και του μελλοντικού εξοπλισμού
Συμπαγής και στιβαρή σχεδίαση: Ιδανικό για χρήση στο συνεργείο και στο κινητό
Δυνατότητα σύνδεσης και αναπαραγωγής χωρίς άδεια χρήσης λογισμικού: Για γρήγορη εγκατάσταση και χρήση

Τεχνικά στοιχεία

Τεχνικά στοιχεία BEA 090

Μέθοδος μέτρησης	CPC (Μέτρηση σωματιδίων συμπύκνωσης)
Μέθοδος μέτρησης Θερμαινόμενος σωλήνας μέτρησης	CPC (Μέτρηση σωματιδίων συμπύκνωσης) 2 m (περιλαμβάνεται στην παράδοση) Προαιρετικά αξεσουάρ: 3,5 m
Μέθοδος μέτρησης Βάρος συμπ. σωλήνας μέτρησης (χωρίς υγρό μέτρησης)	CPC (Μέτρηση σωματιδίων συμπύκνωσης) περίπου 11.5 kg
Μέθοδος μέτρησης Υγρό μέτρησης	CPC (Μέτρηση σωματιδίων συμπύκνωσης) Ισοπροπανόλη σε βολικό μπουκάλι για εύκολη αντικατάσταση
Μέθοδος μέτρησης Διαστάσεις (Υ x Π x Β)	CPC (Μέτρηση σωματιδίων συμπύκνωσης) 380 x 420 x 270 mm
Μέθοδος μέτρησης Τάση τροφοδοσίας	CPC (Μέτρηση σωματιδίων συμπύκνωσης) 230 VAC / 50 Hz
Μέθοδος μέτρησης Μήκος καλωδίου	CPC (Μέτρηση σωματιδίων συμπύκνωσης) 4 m
Μέθοδος μέτρησης Μεγέθη σωματιδίων	CPC (Μέτρηση σωματιδίων συμπύκνωσης) 23 με 200 νανόμετρα

Τεχνικά στοιχεία DCU 120

Αποθήκευση	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB
Αποθήκευση Επεξεργαστής	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB Intel Pentium N4200 Apollo Lake 1.10 GHz (boost: 2.5 GHz)
Αποθήκευση Εύρος θερμοκρασίας	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB Θερμοκρασίες λειτουργίας: -20 °C με 60 °C (λειτουργία AC ) -10 °C έως 50 °C (λειτουργία μπαταρίας) Θερμοκρασία αποθήκευσης: -30 °C έως 70 °C
Αποθήκευση RAM	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB 8 GB
Αποθήκευση Οθόνη	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB 11,6", 300 nits TFT LCD, 1920 x 1080 Full HD, αντιθαμβωτικό φιλμ
Αποθήκευση Οθόνη αφής	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB Χωρητική, πολλαπλή αφής
Αποθήκευση Στεγανοποίηση	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB IP65
Αποθήκευση Λειτουργικό σύστημα	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB Windows 10 IoT
Αποθήκευση Διαστάσεις (Π x Υ x Β)	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB 301 x 202 x 23 mm
Αποθήκευση Βάρος	Μονάδα δίσκου στερεάς κατάστασης (SSD) με 256 GB 1.83 kg

Τεχνικά στοιχεία KTS 515

Σύνδεση με υπολογιστή	USB, Bluetooth
Σύνδεση με υπολογιστή Συνδέσεις	USB, Bluetooth Καλώδιο διάγνωσης OBD, τροφοδοτικό, USB
Σύνδεση με υπολογιστή Διαστάσεις (Π x Υ x Β)	USB, Bluetooth 170 x 120 x 35 mm
Σύνδεση με υπολογιστή Βάρος	USB, Bluetooth 0.33 kg

Περιεχόμενα στην παράδοση

Περιεχόμενα στην παράδοση BEA 090

Αισθητήρας μέτρησης για επιβατικά και επαγγελματικά οχήματα
Θερμαινόμενος σωλήνας εξάτμισης 2 m
Φιάλη ισοπροπανόλης 0,5 λίτρων
Αρχικά βαθμονομημένο
συμπεριλαμβάνεται κατευθυντήρια γραμμή για το λειτουργικό σύστημα δοκιμής εκπομπών καυσαερίων

Περιεχόμενα στην παράδοση DCU 120

Tablet PC με βάση, προεγκατεστημένο ESI[tronic] Evolution, οθόνη αφής 11,6'', 256 GB SSD, 8 GB RAM
Επαναφορτιζόμενη μπαταρία
Power pack
Γραμμή παροχής ρεύματος
Στυλό για οθόνη αφής
Θήκη αποθήκευσης
Εγχειρίδιο λειτουργίας

Περιεχόμενα στην παράδοση KTS 515

Μονάδα OBD με Bluetooth
Power pack
OΚαλώδιο διάγνωσης BD, L = 1,5 m
Καλώδιο USB, L = 3 m
Προσαρμογέας USB Bluetooth
Θήκη αποθήκευσης
Εγχειρίδιο λειτουργίας

Ειδικά Εξαρτήματα


Φιάλη ισοπροπανόλης 0,5 λίτρων (γεμάτη)	1 683 180 055
Σωλήνας εξαγωγής καυσαερίων, θερμαινόμενος, 3,5 m	1 685 510 247
Συνδρομή στη βάση δεδομένων στόχου δοκιμής εκπομπών καυσαερίων	1 687 P15 140
Κιτ συντήρησης f. ετήσια συντήρηση	1 687 010 777
Εσωτερικά φίλτρα HEPA (2 τεμ.)	1 687 010 770
Εξωτερικά φίλτρα HEPA – φίλτρα γραμμής (2 τεμ.)	1 687 432 030
Φίλτρα σκόνης μπροστά από τον ανεμιστήρα (10 τεμ.)	1 687 431 027

Λήψεις


Φυλλάδιο (PDF)	> Λήψη

Περισσότερα θέματα

Ολοκληρωμένο πακέτο BEA 090 – EN Κινητός μετρητής σωματιδίων που περιλαμβάνει DCU 120 και KTS 515

Περισσότερες πληροφορίες

Τεχνικά στοιχεία BEA 090

Τεχνικά στοιχεία DCU 120

Τεχνικά στοιχεία KTS 515

Περισσότερα θέματα

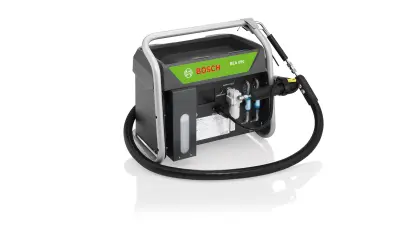

BEA 090 – κινητός μετρητής σωματιδίων

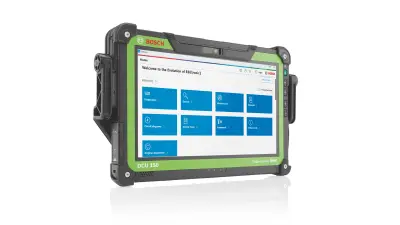

DCU 120 – Ανθεκτικό tablet PC για φορητή χρήση στο συνεργείο
